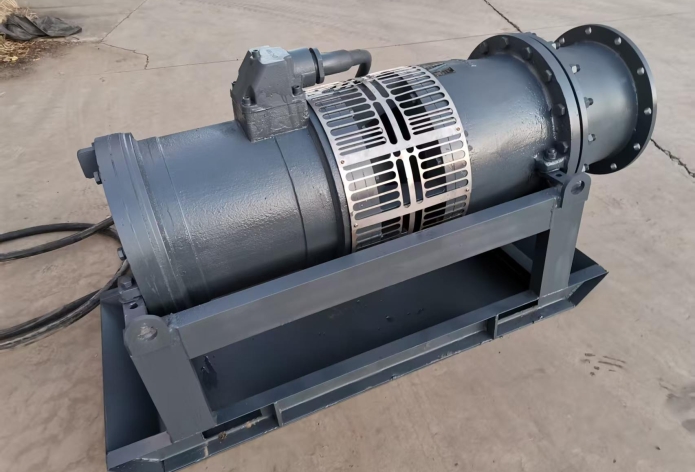

雪橇式中吸泵
流量≥2200m³/h
扬程≥20m
-
设备简介
雪橇式中吸潜水泵适用场景：城市排涝、抗旱、农田灌溉;核心水力性能参数流量≥2200m³/h;扬程≥2
-
适用范围
适用场景：城市排涝、抗旱、农田灌溉
雪橇式中吸泵简介
雪橇式中吸泵视频
雪橇式中吸潜水泵适用场景：城市排涝、抗旱、农田灌溉;核心水力性能参数流量≥2200m³/h;扬程≥2
适用场景：城市排涝、抗旱、农田灌溉
雪橇式中吸泵
一、设备基本信息
1.适用场景：城市排涝、抗旱、农田灌溉;
二、核心水力性能参数
▲1.流量≥2200m³/h;
▲2.扬程≥20m;
3.额定转速≤1450r/min;
4.出水口直径：DN500;
5.泵体材质：铸铁;
防渗漏电机壳材质：QT450高强度球墨铸铁;
泵轴材质：40Cr合金钢;
叶轮材质：QT450球墨铸铁;
碳钢起吊环;矿用级别电缆;
导叶体、进水喇叭材质：HT250灰铸铁;
6.潜水泵含卧式雪橇支架，水泵可连接带防腐工艺的 DN500
碳钢 Q235两端带法兰的钢管;
三、电机技术参数
▲1.额定功率：≥180kW，≤200KW;
▲2.额定电压：≥380V;
3.频率:≥50Hz;
▲4.空载电机噪声：≤90dB(A);
5.防护等级：≥IP68;
6.绝缘等级:F级;
▲7.电机效率：≥80%;
四、轴套要求
铸件表面应平整、光滑，不得有汽孔、缩孔、裂纹等缺陷;
加工后表面涂油，未加工表面涂铁红防锈漆;轴承绝缘油润
滑;
五、产品配件
1.控制电缆：3×70mm²+1×25mm²，长度≥15米;信号线：1
×7mm²，长度≥15米;
2.软启动柜：功率≥200kw，材质为室外防雨型不锈钢，带综
32
合保护器和具备一控一功能，具备测温、报警、超载保护功
能;
3.长度 0.5米变接头一个：一边法兰孔距与潜水泵出水口相
同，另一边法兰孔距与 DN500管线相同;
4.每台设备据实提供连接螺栓和 8mmDN500橡胶 10个。
